無縫鋁合金襯塑管道介紹

無縫鋁合金襯塑管是國內近年來發展的新穎建材，它的外層為鋁合金／內襯聚丙烯(PP)，兩者緊密結合。這種材料的優點是衛生、質輕、耐壓、耐腐蝕、阻力小、隔熱保溫、使用壽命長，可廣泛用于生活給水、生產給水、熱水供應系統和飲用凈水系統。

工程概況

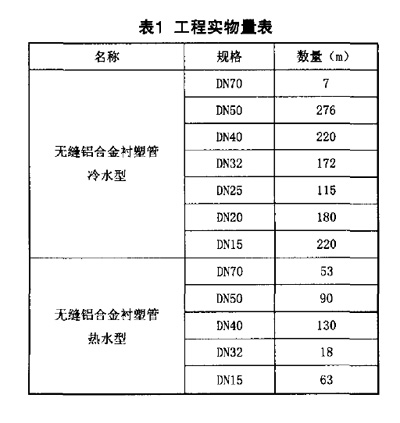

項目中的無縫鋁合金襯塑管分為冷水型和熱水型兩種，其中冷水型用在建筑物單體內的室內給水供應系統，熱水型用在單體內的室內熱水供應系統(主要是衛生間和浴室的熱水管)。具體工程實物量如表1所示。

管材及配件進場

由于無縫鋁合金襯塑管是鋁合金與聚丙烯的復合管材，兩種材料的膨脹系數不同，溫度變化后管道會產生伸縮，從而導致管道產生微小變形。若提前安裝，可能會導致有滲水、漏水現象，故在安裝施工前須將管材和管件在現場放置一段時間，使其溫度接近施工現場的溫度。

測量放線

按照施工圖紙對施工現場進行考察，如果沒有特殊情況，則按照施工圖紙進行測量放線；如果按照圖紙無法施工，例如管道沿線有梁、柱等障礙物時，應向設計提出，共同協商解決。

管道連接

管材在施工現場存放一段時間后。就可以進行配管。按照設計圖紙要求，繪制實測施工圖，按照實測施工圖進行配管。配管時宜采用鋁型材料切割機或斷管機具(割管器)。這種管材對施工工藝要求較高，管道下料時，切口必須與管道的軸線垂直，這樣才能保證管道在試壓時不滲不漏。

配管完成后進入下一道工序——管道連接。由于這種管道采用卡套式或卡箍式連接，所以嚴禁在管材表面套絲。在管道連接時，按照施工規程即先主管后支管一一連接，安裝時必須注意公稱直徑為DN15～DN20的管件應使用活動扳手安裝；公稱直徑為DN25～DN50的管件必須使用專用扳手將各管件上的螺母依次旋緊，嚴禁使用管鉗旋緊螺母。

管道連接前應在自然狀態下進行找正，下料時，切口與管子軸線基本垂直，去除管口的污物及毛刺。將無縫鋁合金襯塑管道穿入夾箍式接口，套上密封圈及隔水墊，用螺栓連接接口與各種接頭體，最后用一副短螺栓連接卡箍抱緊管子。

必須嚴格按照上述安裝順序進行連接，特別注意：先擰緊各種接頭體，再鎖緊卡箍。
